Système bielle manivelle
Le système bielle-manivelle est un système plan de solides articulés. Il permet de transformer, par l'intermédiaire d'une bielle, le mouvement de rotation continu d'une manivelle (également appelée vilebrequin) en mouvement de translation alternatif du coulisseau (à vitesse non constante).

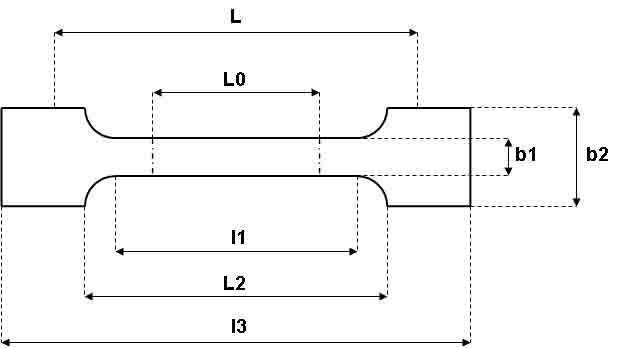

Dimensions des éprouvettes pour essais de traction selon les normes : Thermoplastiques et thermodurcis
"Dimensions of specimens for tensile testing according to standards : Thermoplastics and thermosets"
L0 = Longueur de référence
L = Ecartement entre outillages
l1 = Longueur de la partie calibrée étroite
L2 = Ecartement entre les parties parallèles larges
l3 = Longueur totale
b2 = Largeur dans la zone d'épaulement
b1 = Largeur dans la zone de la longueur de référence
h = épaisseur de l'éprouvette
|
Norme
|
Type d'éprouvette
|
l3
|
l1
|
b2
|
b1
|
h
|
L0
|
L
|
Forme
|
|
ISO 3167
|
A
|
> 150 (170)
|
80 ± 2
|
20±0,2
|
10±0,2
|
4±0,2
|
-
|
-
|
Haltère
|
|
ISO 3167
|
B
|
> 150
|
60 ± 0,5
|
20±0,2
|
10±0,2
|
4±0,2
|
-
|
-
|
Haltère
|
|
ISO 527-2
|
1A
|
> 150
|
80 ± 4
|
20±0,2
|
10±0,2
|
4±0,2
|
50 ± 0,5
|
115
|
Haltère
|
|
ISO 527-2
|
1B
|
> 150
|
60 ± 0,5
|
20±0,2
|
10±0,2
|
4±0,2
|
50 ± 0,5
|
L2 +5 ; L2=106….120
|
Haltère
|
|
ISO 527-2
|
1BA
|
> 75
|
30 ± 0,5
|
10±0,5
|
5±0,5
|
> 2
|
25 ± 0,5
|
L2 +2 ; L2=58±2
|
Haltère
|
|
ISO 527-2
|
1BB
|
> 30
|
12 ± 0,5
|
4±0,2
|
2±0,2
|
> 2
|
10±0,2
|
L2 +1 ; L2=23±2
|
Haltère
|
|
ISO 527-2
|
5A
|
> 75
|
25 ± 1
|
12,5±1
|
4±0,1
|
> 2
|
20 ± 0,5
|
50 ± 2
|
Haltère
|
|
ISO 527-2
|
5B
|
> 35
|
12 ± 0,5
|
6±0,5
|
2±0,1
|
> 1
|
10±0,2
|
20 ± 2
|
Haltère
|
|
ASTM D638
|
I
|
> 165
|
57 ± 0,5
|
19+6,4
|
13±0,5
|
3,2±0,4
|
50 ± 0,25
|
115± 5
|
Haltère
|
|
ASTM D638
|
II
|
> 183
|
57 ± 0,5
|
19+6,4
|
6±0,5
|
3,2±0,4
|
50 ± 0,25
|
135 ±5
|
Haltère
|
|
ASTM D638
|
III
|
> 246
|
57 ± 0,5
|
29+6,4
|
19±0,5
|
7 …. 14
|
50 ± 0,25
|
115 ±5
|
Haltère
|
|
ASTM D638
|
V
|
> 63,5
|
9,53
|
9,53+3,1
|
3,18±0,5
|
3,2±0,4
|
7,62
|
25,4±5
|
Haltère
|
|
ASTM D638
|
IV
|
> 115
|
33 ± 0,5
|
19+6,4
|
6±0,05
|
3,2±0,4
|
25 ± 0,13
|
64,5±5
|
Haltère
|
|
ASTM D638
|
M-I
|
> 150
|
60 ± 0,5
|
20 ± 0,5
|
10±0,5
|
< 10
|
50 ± 0,25
|
115±5
|
Haltère
|
|
ASTM D638
|
M-III
|
> 60
|
10 ± 0,5
|
10 ± 0,5
|
2,5±0,5
|
< 4
|
7,5±0,2
|
25 ±5
|
Haltère
|
|
ASTM D638
|
M-II
|
> 115
|
33 ± 0,5
|
25 ± 0,5
|
6±0,5
|
< 4
|
25 ± 0,5
|
80±5
|
Haltère
|
Tableau des dimensions des gorges des circlips : Circlips extérieurs Type 81 DIN 471 - NFE 22 163
| Modèle 1302 | ||||||||||||
|
Acier doux |
Acier 8.8 |
Acier 10.9 |
Acier 12.9 |
Zingue blanc |
Zingue bichro |
Inox A2 |
Inox A4 |
Nylon | Laiton | Cuivre | Alu |
Acier Hte rés |
| x | x | |||||||||||
Transmissions par poulies et courroies
Un système poulies-courroie permet de transmettre une puissance dans le mouvement de rotation d'un arbre à un autre. Les deux ou plusieurs arbres pouvant être éloignés l'un de l'autre.Ce type de transmission utilise un lien flexible (la courroie) tendu et enroulé sur deux poulies. Une de ces deux poulies est motrice, l'autre est réceptrice. La transmission du mouvement se fait soit par adhérence soit par obstacle.
Lire l'article complet : Transmissions par poulies et courroies
Filtrage, diagramme de Bode
C'est un cours sur le filtrage et diagramme de Bode. Dans lequel on fait le traçage du diagramme de Bode en utilisant l’échelle logarithmique et l’étude des fonctions de transfert de base telles que : Intégrateur, Dérivateur, Intégrateur réel ou filtre passe bas du premier ordre, Dérivateur réel, Filtre passe-haut du premier ordre, filtre passe bas du second ordre et finalement les Fonctions de transfert quelconques
